Siatka światłowodowa Bragg LC APC, -25 - 65 ℃ Działający czujnik światłowodowy FBG
Place of Origin:CHINY
Brand Name:Haiyu Optical
Certification:CE, ISO9001, Rohs
Model Number:HYG-FBG-LC-001
Minimum Order Quantity:1 szt.
Cena £:Zbywalny
Payment Terms:L / C, T / T, Western Union, MoneyGram, L / C
Supply Ability:1000 sztuk dziennie
Tags:
Product Details
Podkreślić:
światłowodowe czujniki siatki Bragga
,ćwierkający siatka Bragga
Product Name:
Kratka Bragg z włókna
Application:
Kompensator dyspersji, czujnik FBG
Fiber Type:
SMF-28e
Material:
Plastik, światłowód
Wavelength:
1625 -1650 nm
Connector:
LC / APC
Operating Temperature:
-25 ~ 65
Accuracy:
0,1%
Product Description
1650nm FBG Odbłyśnik Siatka światłowodowa Bragg APC LC
Parametr optyczny:
| Pozycja | Parametr | Specyfikacja | Jednostka | Uwagi | |
| 1 | Zakres długości fali | Podaj zespół | 1260 ~ 1625 | nm | - |
| Odbij zespół | 1644,5 ~ 1655,5 | nm | - | ||
| 2) | Podaj zespół | IL | ≤1,4 | dB | @ 1260 ~ 1360 |
| ≤1,4 | dB | @ 1460 ~ 1600 | |||
| ≤1,5 | dB | @ 1600 ~ 1625 | |||
| ORL | ＞ 35 | dB | @ 1260 ~ 1580 | ||
| ＞ 30 | dB | @ 1580 ~ 1620 | |||
| ＞ 20 | dB | @ 1620 ~ 1625 | |||
| 3) | Odbij zespół | IL | ＞ 21 | dB | @ 1644,5 ~ 1655,5 |
| ORL | ≤1,0 | dB | @ 1644,5 ~ 1655,5 | ||
| 4 | PDL | ≤0,4 | dB | @ 1260 ~ 1600 | |
| 5 | Marszczyć | ≤0,6 | dB | @ 1644,5 ~ 1655,5 | |
| 6 | TDL | ≤0,5 | dB | @ 1260 ~ 1600 | |
| 7 | Maksymalna moc optyczna | 27 | dBm | - | |
| 8 | Podłącz czasy | ＞ 500 | Czasy | - | |
| 9 | Złącze | LC / APC | - | - | |
Opis:
Odbłyśnik FBG jest standardową konstrukcją złącza typu LC, która pakuje specjalny FBG w ceramiczną tuleję.

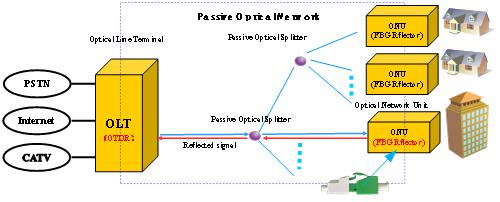

Odbłyśnik siatkowy Bragg to tani odbłyśnik pasmowy montowany po stronie jednostki sieci optycznej (ONU). Może odbijać impulsy świetlne (1650 +/- 5 nm) z OTDR po stronie terminala linii światłowodowej (OLT) prawie w 100%, podczas gdy pasma robocze pasywnej sieci optycznej (PON) są przesyłane normalnie. OTDR może ustalić, czy linia światłowodowa jest normalna, wykrywając sygnał odbity przez odbłyśnik światłowodowy. Gdy odbity sygnał jest niższy niż wartość normalna, utrata linii jest zbyt duża; gdy wartość odbicia wynosi 0, linia światłowodu jest zerwana, dlatego możemy utrzymać linię światłowodową w czasie poprzez monitorowanie linii światłowodowej w czasie rzeczywistym.
Podanie:
Wykrywanie i utrzymanie pasywnych linii sieci optycznej (stosowane do FTTx).
Cechy:
● Wysoka stabilność i niezawodność
● Zdalne wykrywanie w czasie rzeczywistym
● Mała utrata wtrącenia
● Łatwe połączenie dla struktury adaptera
● Zgodny z Telcordia GR-326-CORE, Telcordia GR-1221-CORE
● Zgodny z RoHS
Struktura:

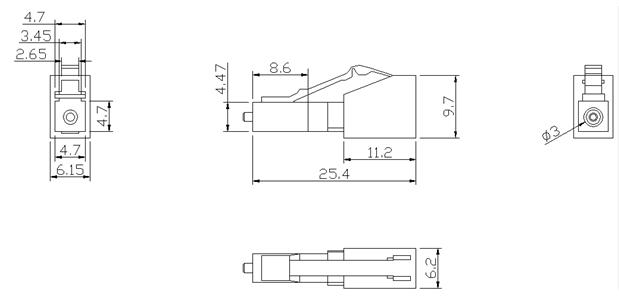

Odbłyśnik FBG przyjmuje standardową strukturę złącza LC, a jego wymiary zewnętrzne są następujące:
Warunki pracy / przechowywania:
| Parametr | Specyfikacja | Jednostka |
| Temperatura pracy | -25 ~ +65 | ° C |
| Wilgotność robocza | 5 ~ 95 | % RH |
| Temperatura przechowywania | -40 ~ +85 | ° C |
| Wilgotność przechowywania | 5 ~ 95 | % RH |
