Siatka światłowodowa SC APC Bragg Kratka 1650NM FBG Odbłyśnik Wysoka dokładność
Miejsce pochodzenia:CHINY
Nazwa marki:Haiyu Optical
Certyfikacja:CE, ISO9001, Rohs
Numer modelu:HYG-FBG-SC-002
Minimalna ilość zamówienia:1 szt.
Cena:Zbywalny
Warunki płatności:L / C, T / T, Western Union, MoneyGram, L / C
Możliwość zaopatrzenia:1000 sztuk dziennie
Tagi:
Szczegóły produktu
Podkreślić:
światłowodowe czujniki siatki Bragga
,ćwierkający siatka Bragga
Product Name:
Kratka Bragg z włókna
Connector:
SC / APC
Fiber Type:
SMF-28e
Material:
Plastik, światłowód
Wavelength:
1650 +/- 5 nm
Operating Temperature:
-25 ~ 65
Accuracy:
0,1%
Application:
Kompensator dyspersji, czujnik FBG
Opis produktu
SC APC 1650nm FBG Odbłyśnik Siatka Bragga z włóknem optycznym
Parametr optyczny:
| pozycja | parametr | specyfikacja | jednostka | Uwagi | |
| 1 | Zakres długości fali | Podaj zespół | 1260 ~ 1625 | nm | - |
| Odbij zespół | 1644,5 ~ 1655,5 | nm | - | ||
| 2) | Podaj zespół | IL | ≤1,4 | dB | @ 1260 ~ 1360 |
| ≤1,4 | dB | @ 1460 ~ 1600 | |||
| ≤1,5 | dB | @ 1600 ~ 1625 | |||
| ORL | ＞ 35 | dB | @ 1260 ~ 1580 | ||
| ＞ 30 | dB | @ 1580 ~ 1620 | |||
| ＞ 20 | dB | @ 1620 ~ 1625 | |||
| 3) | Odbij zespół | IL | ＞ 21 | dB | @ 1644,5 ~ 1655,5 |
| ORL | ≤1,0 | dB | @ 1644,5 ~ 1655,5 | ||
| 4 | PDL | ≤0,4 | dB | @ 1260 ~ 1600 | |
| 5 | Marszczyć | ≤0,6 | dB | @ 1644,5 ~ 1655,5 | |
| 6 | TDL | ≤0,5 | dB | @ 1260 ~ 1600 | |
| 7 | Maksymalna moc optyczna | 27 | dBm | - | |
| 8 | Podłącz czasy | ＞ 500 | Czasy | - | |
| 9 | Złącze | SC / APC | - | - | |
Opis:
Odbłyśnik FBG jest standardową konstrukcją złącza typu SC, która pakuje specjalny FBG w ceramiczną tuleję.

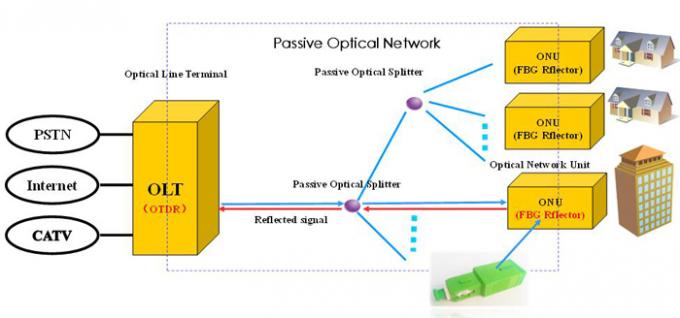

Odbłyśnik siatkowy Bragg to tani odbłyśnik pasmowy montowany po stronie jednostki sieci optycznej (ONU). Może odbijać impulsy świetlne (1650 +/- 5 nm) z OTDR po stronie terminala linii światłowodowej (OLT) prawie w 100%, podczas gdy pasma robocze pasywnej sieci optycznej (PON) są przesyłane normalnie. OTDR może ustalić, czy linia światłowodowa jest normalna, wykrywając sygnał odbity przez odbłyśnik światłowodowy. Gdy odbity sygnał jest niższy niż wartość normalna, utrata linii jest zbyt duża; gdy wartość odbicia wynosi 0, linia światłowodu jest zerwana, dlatego możemy utrzymać linię światłowodową w czasie poprzez monitorowanie linii światłowodowej w czasie rzeczywistym.
Podanie:
Wykrywanie i utrzymanie pasywnych linii sieci optycznej (stosowane do FTTx).
Cechy:
● Wysoka stabilność i niezawodność
● Zdalne wykrywanie w czasie rzeczywistym
● Mała utrata wtrącenia
● Łatwe połączenie dla struktury adaptera
● Zgodny z Telcordia GR-326-CORE, Telcordia GR-1221-CORE
● Zgodny z RoHS
Struktura:

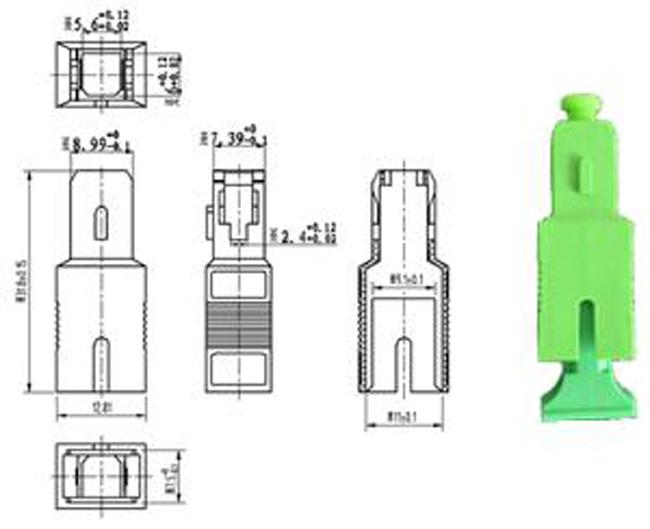

Odbłyśnik FBG przyjmuje standardową strukturę złącza SC, a jego wymiary zewnętrzne są następujące:
Warunki pracy / przechowywania:
| Parametr | Specyfikacja | Jednostka |
| Temperatura pracy | -25 ~ +65 | ° C |
| Wilgotność robocza | 5 ~ 95 | % RH |
| Temperatura przechowywania | -40 ~ +85 | ° C |
| Wilgotność przechowywania | 5 ~ 95 | % RH |
Podsumowanie produktu
SC APC 1650nm FBG Odbłyśnik Siatka Bragga z włóknem optycznym Parametr optyczny: pozycja parametr specyfikacja jednostka Uwagi 1 Zakres długości fali Podaj zespół 1260 ~ 1625 nm - Odbij zespół 1644,5 ~ 1655,5 nm - 2) Podaj zespół IL ≤1,4 dB @ 1260 ~ 1360 ≤1,4 dB @ 1460 ~ 1600 ≤1,5 dB @ 1600 ~ 1625 ...
